軸承是支承軸頸、耳軸、樞軸、短軸及軸上零件，用于減小摩擦和保證回轉精度，并使軸及軸上零件在其中轉動、擺動或滑動的機器部件。軸承選型的科學合理與否，不僅影響產品性能的保證、功能的實現，而且影響著產品的生產制造、運行維護的成本。
蝶閥是近年來發展速度最快的閥門類型之一，其在工藝系統中既可作隔離切斷用，也可作自動調節用，主要由閥體、蝶板、閥軸、填料、軸承及驅動裝置等零部件組成。驅動裝置的輸出動力，經由閥軸傳遞給蝶板，從而實現隔離切斷或調節功能。軸承作為閥軸不可或缺的支撐部件，其科學合理的選型至關重要。
結構形式

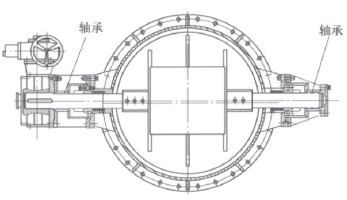

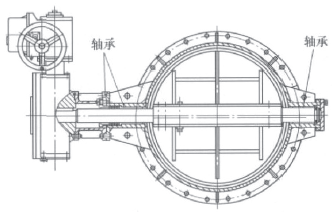

蝶閥軸支撐結構的一般形式見圖1～圖4。圖1適用于低中壓小規格整軸式蝶閥，閥軸由安裝在閥體上的一組滑動軸承支撐，滑動軸承的外徑與閥體一般采用小間隙配合或過渡配合，內徑與閥軸之間一般采用H9/f9（d9）。

|
