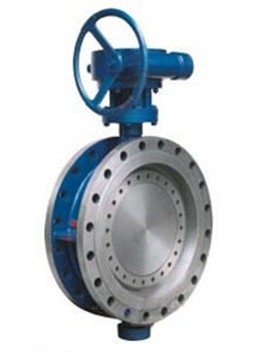

硬密封蝶閥

1. 特點;

    由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

2、開啟力矩小，靈活方便，省力節能。
3、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
4、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

二，采用標準

1.設計標準 :GB/T12238-1989；JB/T8527-1997
2.法蘭連接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
3.結構長度:GB/T12221-1989
4.壓力試驗:GB/T13927-1992；JB/T9092-1999

三，主要技術參數

公稱通徑 DN（mm） 50～2000 50～500 公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0 試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0 密封試驗 0.66 1.1 1.76 2.75 4.4 氣密封試驗 0.6 0.6 0.6 0.6 0.6 滲漏率 ＜0.1×DNmm3/s（符合GB/T13927-92標準） 適用溫度 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ 適用介質 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 驅動形式 蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質 零件名稱 材料 閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 密封圈 不銹鋼與耐高溫石棉板組合成多層次 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 軸承 奧氏體不銹鋼、304氮化 填料 柔性石墨

四，三偏心特點及原理； 1、偏離管道中心 2、偏離密封面中心 3、傾斜的錐形，當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心；1，偏心，2，迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。 外形尺寸 五，Dd 3 43H- 6 C.P.R.V系列法蘭式多層次金屬硬密封蝶閥 6 9 10 公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg) L H Dd343H Dd643H Dd943H PN0.6MPa PN1.0MPa 毫米 英寸 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d 50 2 108 150 112 350 180 200 625 245 72 530 250 255 140 110 4-14 165 125 4-18 17 65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 645 245 72 565 250 255 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 675 355 92 600 250 255 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 715 355 92 640 250 255 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 800 355 92 705 300 315 265 225 8-18 285 240 8-22 47 200 8 152 230 200 760 400 425 850 250 170 775 300 315 320 280 8-18 340 295 8-22 60 250 10 165 250 243 830 400 425 925 250 170 945 300 315 375 335 12-18 395 350 12-22 95 300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 400 395 12-22 445 400 12-22 124 350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 490 445 12-22 505 460 16-22 181 400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 540 495 16-22 565 515 16-26 260 450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 595 550 16-22 615 565 20-26 338 500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 645 600 20-22 670 620 20-26 360 600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 755 705 20-26 780 725 20-30 540 700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 860 810 24-26 895 840 24-30 580 800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 975 920 24-30 1015 950 24-33 845 900 36 330 510 580 1810 750 550 1965 1250 380 2255 785 863 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1405 1340 32-33 1455 1380 32-39 2000 1400 56 530 710 850 2435 1000 925 2886 1630 1560 36-36 1675 1590 36-42 3000 1600 64 600 790 1030 2780 1000 925 3156 1830 1760 40-36 1915 1820 40-48 4700 1800 72 670 870 1230 3020 1100 980 3421 2045 1970 44-39 2115 2020 44-48 6500 2000 80 760 950 1350 3270 1100 980 3685 2265 2180 48-42 2325 2230 48-48 8700 Dd 3 6 9 43H- 16 25 C.P.R.V系列法蘭式多層次金屬硬密封蝶閥 公稱通徑 長度 標準值 外形尺寸 （參考值） 連接尺寸 (標準值) 重量 (kg) L H Dd343H Dd643H Dd943H PN1.6MPa PN2.5MPa 毫米 英寸 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D D1 Z-d D D1 Z-d 50 2 108 150 112 350 180 200 625 245 72 530 250 255 165 125 4-18 165 125 4-18 19 65 21/2 112 170 115 370 180 200 625 245 72 530 250 255 185 145 4-18 185 145 8-18 22 80 3 114 180 120 380 180 200 645 245 72 565 250 255 200 160 8-18 200 160 8-18 25 100 4 127 190 138 420 180 200 675 355 92 600 250 255 220 180 8-18 235 190 8-22 28 125 5 140 200 164 460 180 200 715 355 92 640 250 255 250 210 8-18 270 220 8-26 43 150 6 140 210 175 555 270 280 800 355 92 705 300 315 285 240 8-22 300 250 8-26 50 200 8 152 230 200 760 400 425 850 250 170 775 300 315 340 295 12-22 360 310 12-26 64 250 10 165 250 243 830 400 425 925 250 170 945 300 315 405 355 12-26 425 370 12-30 99 300 12 178 270 250 895 450 560 1035 450 220 1070 300 315 460 410 12-26 485 430 16-30 130 350 14 190 290 280 950 450 560 1070 450 220 1140 300 315 520 470 16-26 555 490 16-33 188 400 16 216 310 305 1190 535 580 1190 450 220 1210 300 315 580 525 16-30 620 550 16-36 270 450 18 222 330 350 1255 535 580 1250 650 280 1335 575 714 640 585 20-30 670 600 20-36 350 500 20 229 350 380 1305 535 580 1290 650 280 1415 575 714 715 650 20-33 730 660 20-36 375 600 24 267 390 445 1340 570 660 1455 850 380 1605 656 810 840 770 20-36 845 770 20-39 560 700 28 292 430 480 1520 750 550 1585 850 380 1844 656 810 910 840 24-36 960 875 24-42 610 800 32 318 470 530 1710 750 550 1700 1250 380 2040 656 810 1025 950 24-39 1085 990 24-48 880 900 36 330 510 580 1810 750 550 1865 1250 380 2255 785 863 1125 1050 28-39 1185 1090 28-48 1100 1000 40 410 550 650 1960 900 750 2015 1250 380 2380 785 863 1255 1170 28-42 1320 1210 28-56 1600 1200 48 470 630 760 2250 1000 925 2250 1250 380 2640 785 863 1485 1390 32-48 1530 1420 32-56 2150 1400 56 530 710 850 2435 1000 925 2886 1685 1590 36-48 1755 1640 36-62 3200 1600 64 600 790 1030 2780 1000 925 3156 1930 1820 40-56 1975 1860 40-62 5000 1800 72 670 870 1230 3020 1100 980 3421 2130 2020 44-56 2195 2070 44-70 【返回】 相關產品發布 上一件產品：沒有相關信息了！ 下一件產品：通風蝶閥
