產品詳細說明

產品名稱：手動盲板閥

1.產品型號：F43AX
2.產品規格：DN100-DN1400
3.公稱壓力： 0.05 0.1 0.15 0.25MPa
4.適用溫度：≤120℃，≤200℃ ≤300℃，≤400℃
二，手動扇形盲板閥操作方法及注意事項:
1、用扳手依次逆時針旋動三個連接螺桿，使閥體與閘板分離并有均衡，適量的間隙(16mm左右)。確認后轉動閘板到工作位置，反向旋動連接螺桿，使閘板與閥體緊密接觸，達到絕對密封的目的。
2、橡膠密封圈不得與閥體粘連或發生硬摩擦，以防止損壞橡膠密封圈，破壞閥門的工作性能。
3、左右閥體松開時，介質要外溢，為確保安全，應在關閉時，請先關閉眼鏡閥前的煤氣蝶閥，同時請采用通風和其它能保證安全的措施。
三，產品特點：
  F43X手動扇形眼鏡閥又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中(注：不能作為管路的補償器)，可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。

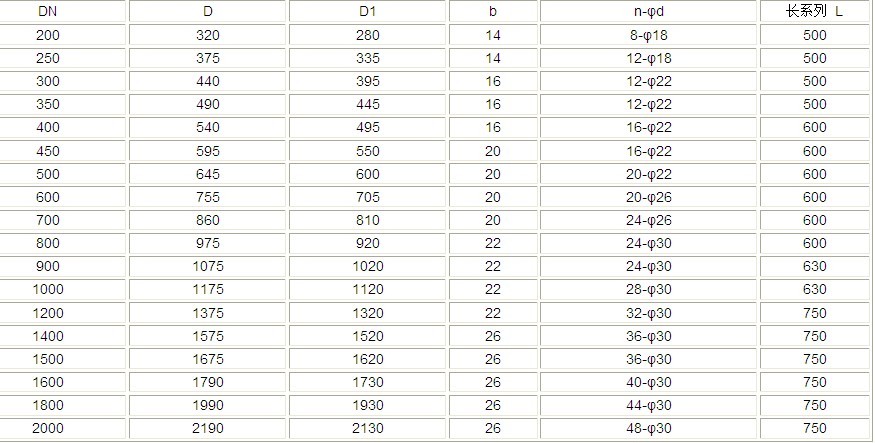

四，手動扇形盲板閥主要性能參數:
