產品詳細說明
產品名稱：平衡角式截止閥

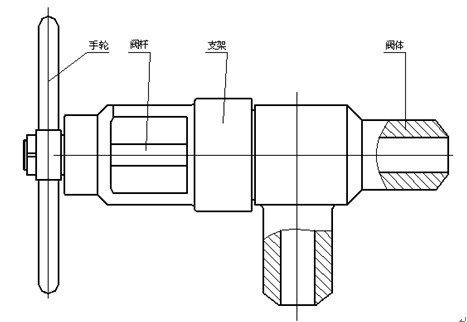

一、平衡角式截止閥 結構圖
二、平衡角式截止閥工作原理;
閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。
閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便, 靈活。 該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。
四、主要零件材料；
1.零件 名 稱 材 料 標 準
2.閥體、閥蓋、手柄 碳素鑄鋼 WCB GB12229
3.填料壓蓋、軸承壓板 優質碳素鋼 45 GB699
4.閥座、閥瓣、閥桿、導向密封套 鉻不銹鋼 Cr13 GB1220
5.閥桿螺母 鋁青銅 QAl9-4 GB1176
6.填料 四氟/耐油橡膠
7.螺栓 優質碳素鋼 35 GB699
8.O形密封圈 耐油橡膠 I-2 HG4-329
五、使用保養及注意事項 ,
1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。
3、關閉閥門時嚴禁使用加力桿。
4、產品使用過程中，要定期向油杯內注入定量潤滑脂。
5、如因易損件損壞而泄漏，要及時更換易損件。
6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。
7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
|
