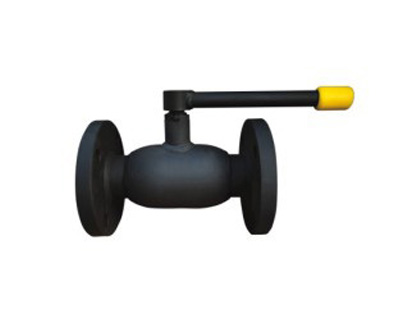

產品名稱：手動法蘭全焊接球閥

一，產品型號；Q41F
     法蘭全焊接球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
　　在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。
　　球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
二，產品零件名稱 材質
  1 閥體 WCB A2116-WCB
  2 密封圈 PTFE PTFE
  3 球體 1C18Ni9Ti SS304
  4 螺母 35 A194-2H
  5 螺柱 35CrMoA A193-B7
  6 石體 WCB A216-WCB
  7 墊片 柔性石墨+不銹鋼 B12.10-304F/.G
  8 填料 PTFE PTFE
  9 填料壓蓋 WCB A2116-WCB
  10 定位片 25 A105
  11 擋圈 65Mn AISI 1066
  12 手柄 K33 A47-667 Gr.32510
  13 閥桿 1Cr33 A276-410
  14 螺釘 35 A193-B7
  15 止推墊片 PTFE PTFE
三，產品技術規范；
  1.設計依據 國標系列 美標系列
  2.設計標準 GB/T12237 AP16D ANSI B16.34
  3.法蘭連接結構長度 GB/T12221 AP16D ANSI B16.10
  4.結構長度（焊接） GB/T15188.1 AP16D ANSI B16.10
  5.連接法蘭 GB/T9113
  6.JB/T79 Hg20592 ANSI B16.5、B16.47
  7.對焊端 GB/T12224 ANSI B16.25
  8.試驗和檢驗 GB/T9092 AP16D AP1598

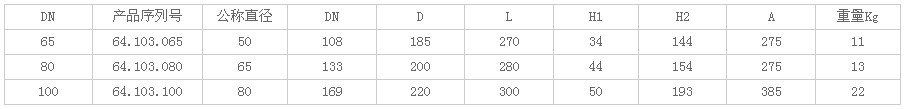

四，主要外形尺寸；
