產品詳細說明

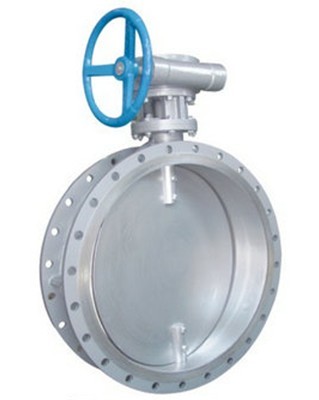

產品名稱：通風蝶閥
- 1、通風蝶閥設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
- 二， 通風蝶閥標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
三，主要技術參數
| 公稱通徑 |
DN(mm) |
50～2000 |
| 公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
| 試驗壓力 Ps(MPa) |
強度試驗 |
0.075 |
0.375 |
0.9 |
| 密封試驗 |
≤1.5％泄漏量 |
| 適用介質 |
煤氣、含塵氣體、煙道氣等 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
四，通風蝶閥零件材料與工況：
| 零件名稱 |
材料 |
| 閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 |
與閥體相同 |
| 閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 |
柔性石墨 |
五，蝶閥密封材料選用和適用溫度
| 材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
| 代號 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
鉻 Cr-18型、304、31 6 |
12CrMoV |
| 耐最高溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
| 耐最低溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
| 適用工作溫度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
≤560℃
|
六，D41/341/641/941W-0.5/2.5/6 C．P．R．V系列連接尺寸
| 公稱通徑 |
結構長度
(標準值) |
外形尺寸
(參考值) |
連接尺寸 (標準值) |
參考重量
(kg) |
| 0.05MPa、0.25MPa |
O．6MPa |
| mm |
inch |
L |
H |
H1 |
D |
D1 |
D2 |
Z-d |
D |
D1 |
D2 |
Z-d |
| 100 |
4 |
120 |
105 |
219 |
210 |
170 |
144 |
4-18 |
210 |
170 |
144 |
4-18 |
20 |
| 125 |
5 |
120 |
120 |
234 |
240 |
200 |
174 |
8-18 |
240 |
200 |
174 |
8-18 |
25 |
| 150 |
6 |
120 |
132 |
247 |
265 |
225 |
199 |
8-18 |
265 |
225 |
199 |
8-18 |
29 |
| 200 |
8 |
140 |
160 |
403 |
320 |
280 |
254 |
8-18 |
320 |
280 |
254 |
8-18 |
47 |
| 250 |
10 |
140 |
187 |
433 |
375 |
335 |
309 |
12-18 |
375 |
335 |
309 |
12-18 |
67 |
| 300 |
12 |
170 |
220 |
465 |
440 |
395 |
363 |
12-22 |
440 |
395 |
363 |
12-22 |
78 |
| 350 |
14 |
170 |
245 |
539 |
490 |
445 |
413 |
12-22 |
490 |
445 |
413 |
12-22 |
96 |
| 400 |
16 |
190 |
270 |
543 |
540 |
495 |
463 |
16-22 |
540 |
495 |
463 |
16-22 |
130 |
| 450 |
18 |
190 |
297 |
571 |
595 |
550 |
518 |
16-22 |
595 |
550 |
518 |
16-22 |
142 |
| 500 |
20 |
190 |
322 |
644 |
645 |
600 |
568 |
20-22 |
645 |
600 |
568 |
20-22 |
191 |
| 600 |
24 |
210 |
377 |
701 |
755 |
705 |
667 |
20-26 |
755 |
705 |
667 |
20-26 |
230 |
| 700 |
28 |
210 |
430 |
753 |
860 |
810 |
772 |
24-26 |
860 |
810 |
772 |
24-26 |
250 |
| 800 |
32 |
210 |
487 |
807 |
975 |
920 |
878 |
24-30 |
975 |
920 |
878 |
24-30 |
320 |
| 900 |
36 |
250 |
537 |
973 |
1075 |
1020 |
978 |
24-30 |
1075 |
1020 |
978 |
24-30 |
410 |
| 1000 |
40 |
250 |
587 |
1023 |
1175 |
1120 |
1078 |
28-30 |
1175 |
1120 |
1078 |
28-30 |
510 |
| 1200 |
48 |
250 |
687 |
1153 |
1375 |
1320 |
1280 |
32-30 |
1405 |
1340 |
1295 |
32-33 |
720 |
| 1400 |
56 |
300 |
760 |
1810 |
1575 |
1520 |
1480 |
36-30 |
1630 |
1560 |
1510 |
36-36 |
1270 |
| 1600 |
64 |
300 |
895 |
1815 |
1790 |
1730 |
1690 |
40-30 |
1830 |
1760 |
1710 |
40-36 |
1730 |
| 1800 |
72 |
300 |
995 |
1920 |
1990 |
1930 |
1890 |
44-30 |
2045 |
1970 |
1918 |
44-39 |
2750 |
| 2000 |
80 |
300 |
1095 |
2025 |
2190 |
2130 |
2090 |
48-30 |
2265 |
2180 |
2125 |
48-42 |
3050 | 七， 通風蝶閥適用溫度隨閥體選材而定，公稱壓力≤1.0MPa，一般適用于工業、冶金、環保、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。通風蝶閥在管道中一般應當水平安裝。
